隨著部隊信息化建設的不斷深入，需建立起一套統一指揮、反應靈敏、協調有序、運轉高效的指揮通訊廣播可視對講系統，來全方位滿足作戰/備戰過程對人員內部通信和快速指揮對講的業務需求。利用部隊現有的網絡，來制定一套通信安全、可靠、可控的“IP網絡部隊軍用廣播可視對講系統”。

在推演大廳設置管理主機，指揮中心設置廣播對講主機，營區設置無線對講基站，各陣地、崗樓設置分機，圍欄區域設置廣播對講功放和喇叭，消防控制中心設置廣播消防矩陣，可實現以下功能：

1、求助報警：當陣地或崗樓遇到緊急情況時，可一鍵呼叫指定的指揮中心或推演大廳主機，也可通過隱藏式按鈕緊急報警。

2、可視對講：指揮中心、推演大廳可與陣地、崗樓雙工可視對講；陣地、崗樓之間可雙向對講。

3、無線對講：營區可利用無線對講基站呼叫營區巡邏人員，巡邏人員自帶無線對講機。

4、遠程開鎖：指揮中心可對軍區門口、彈藥儲備室等地方進行遠程開鎖；也可支持IC卡刷卡或密碼開鎖。

5、廣播喊話：指揮中心可對圍欄區域、崗樓、陣地區域進行遠程廣播喊話。

6、全區廣播：指揮中心可對圍欄區域、崗樓、陣地區域全區MP3音樂文件廣播、外接音源廣播、網絡電臺轉播。

7、定時廣播：指揮中心可定時定點對各區域定時廣播。

8、分區廣播：指揮中心可按區播放指定音源，每個區音量單獨可調。

9、消防廣播：支持消防聯動，緊急情況下，根據預先設定馬上進入消防報警廣播。

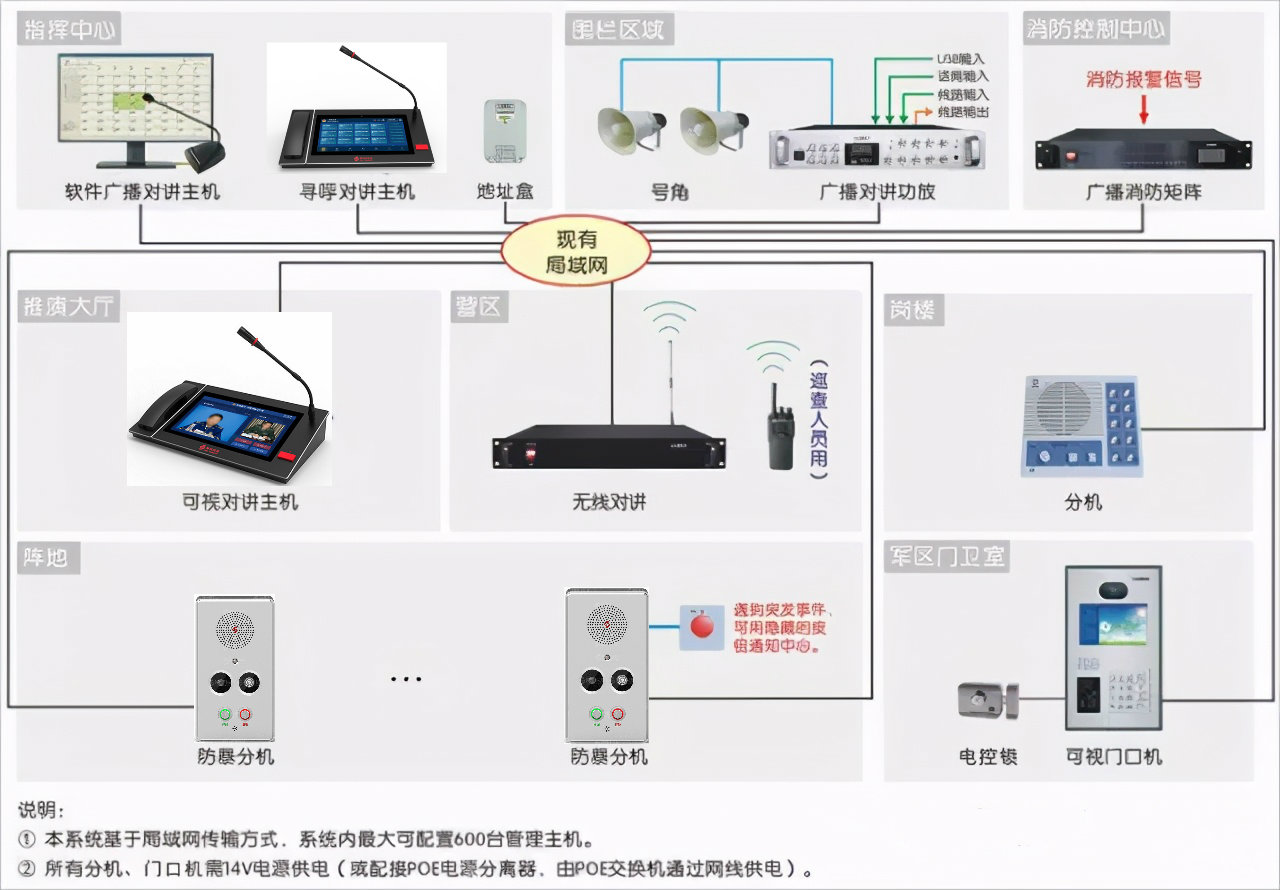

部隊軍用廣播對講--系統連線示意圖如下：

部隊軍用可視對講系統（IP網絡） 連線圖

本系統是基于網絡傳輸方式。對講主機、軟件廣播對講主機、分機、門口機、無線對講基站、廣播對講功放、地址盒、消防矩陣等均利用網絡進行傳輸；外接的報警按鈕通過2芯RVV線與分機連接；吸頂喇叭到廣播對講功放采用2芯音頻線連接。系統所有網絡設備（門口機除外）均需單獨供電，分機也可通過外接POE電源分離器由POE交換機通過網線供電，門口機通過電源箱供電并給電控鎖供電。系統內最大可配置600臺管理主機，可實現指揮中心、推演大廳、各營區、陣地、崗樓之間的求助報警、可視對講、公共廣播等功能；并支持指揮中心、推演大廳二級或二級以上管理架構統一聯網，實現多級別管理模式。
